3.1 屋外ブースタ装置

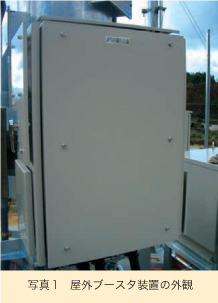

今回開発した屋外ブースタ装置の外観を写真1に、基本仕様を表2に示す。下り出力電力は最大33dBm、最大利得は80dBである。また、対向する基地局の上り回線容量劣化を最小限に抑えるために、伝搬損に応じてブースタ装置の利得を変えるための自動利得制御機能を備えている[2]。利得制御の可変範囲は30dBである。

隣接チャネル漏洩電力比（ACLR：Adjacent Channel Leakage power Ratio）1、スプリアス2などの無線特性は下り回線においては基地局と同等[6]、上り回線においては移動局と同等[7]の特性が得られている。また、外部環境の変化により回り込みが大きくなった場合には、装置が発振しないようにブースタの利得を抑制する機能も組み入れている。

• 1 隣接チャネル漏洩電力比：変調波を送信するときに、自分の信号電力と隣のチャネルに送信された不要波との比を表す。
• 2 スプリアス：信号を送信するときに自分の信号帯域以外に送信された不要波のこと。
