5G Evolution & 6G特集(2) —具体化に向けた取組みとユースケース—
C-V2Xを活用した協調型自動運転に向けたドコモの取組み

2.1 協調型自動運転ユースケース

日本では，2015年にクルマの安全運転支援のために，700MHz帯（帯域幅9MHz）を活用したITS無線システム（以下，700MHz帯ITS）が世界に先駆けて実用化された[1]．一方で，国際的には5.9GHz帯がITSバンドとして割り当てられ，帯域幅も米国では30MHzの活用が想定されるなど，日本と海外で周波数の割当て状況が異なっている．

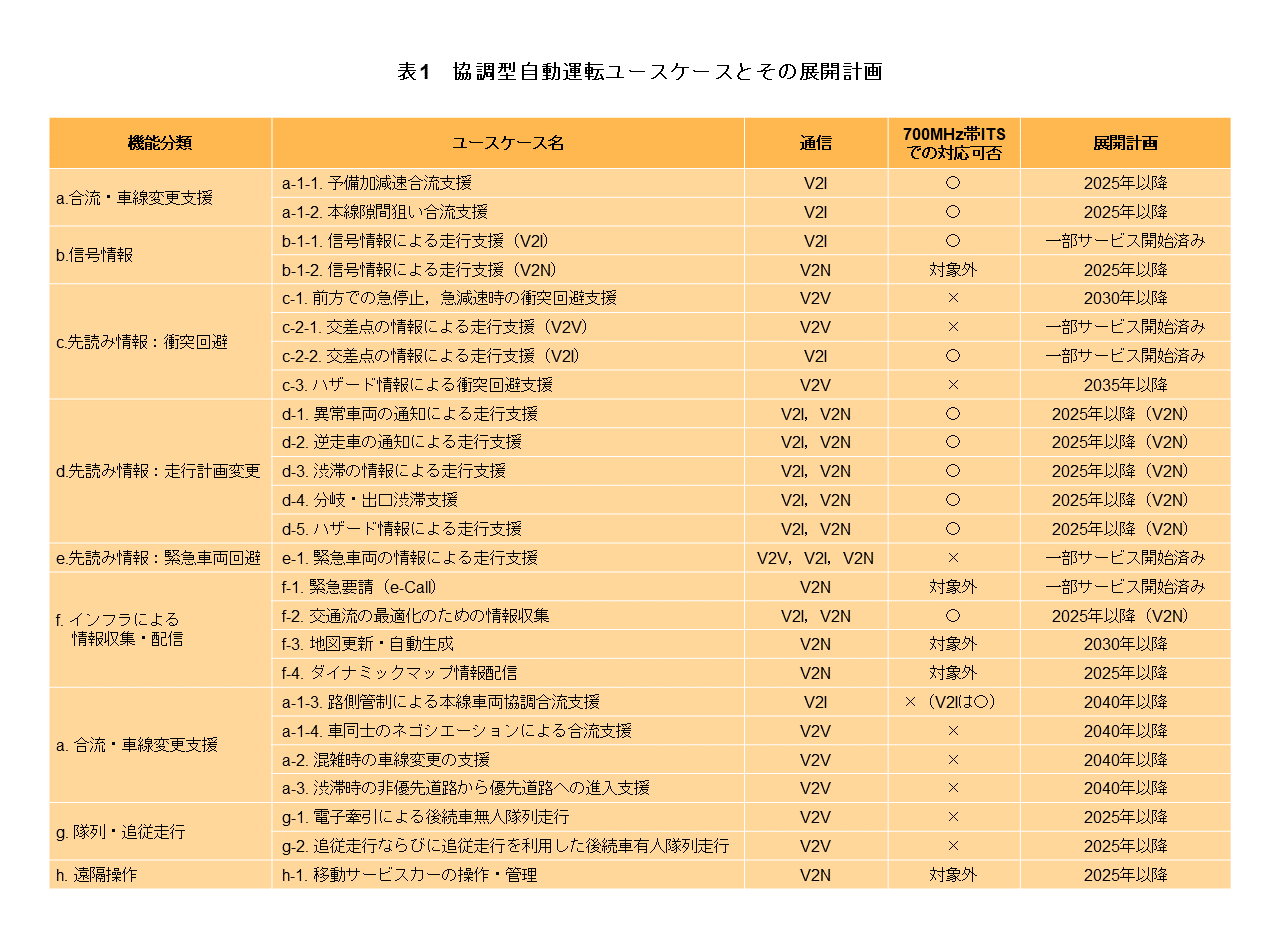

そのような中で，通信を活用した将来の協調型自動運転を見据えて，日本としての適切な通信方式と必要な周波数資源の検討を行うために，SIP-adus第2期において協調型自動運転ユースケースが明確化された[3]．具体的には，カメラやレーダなどの車載センサによる自律型自動運転では実現不可能なユースケースを対象として，国内外の検討結果を集約・整理し，25個の協調型自動運転ユースケースが示された（表1）[3]．協調型自動運転ユースケースはクルマ同士の通信（V2V：Vehicle to Vehicle），クルマと路側インフラとの通信（V2I：Vehicle to Infrastructure），クルマとセルラ網との通信（V2N：Vehicle to Network）による実現が想定されている．

さらに，ユースケースごとの通信要件やプロトコルが検討され[7]，20個のV2VおよびV2Iユースケースに対して，既存通信方式である700MHz帯ITSでの対応可否に関する机上検討が行われた．その結果，特定のクルマ同士で連携しながら速度調整などを必要とするユースケース（表1のa-1-3，a-1-4，a-2，a-3）は，ブロードキャスト型の通信方式である700MHz帯ITSでの対応が困難であるため，新たな通信方式が必要とされ，またその他の対応不可ユースケースに関しては，通信要件のさらなる再整理が必要とされた．

上記評価結果に基づき，ユースケースの展開に向けたロードマップが作成され，700MHz帯ITSで対応可能なユースケースおよびセルラ網を活用するユースケースの多くは早期実現を見据えて2025年以降，特定のクルマ同士で連携しながら速度調整などを必要とするユースケースに関しては，新たな通信方式を具備した車載端末の普及率30％として2040年以降の実現が想定されている．

2.2 C-V2X

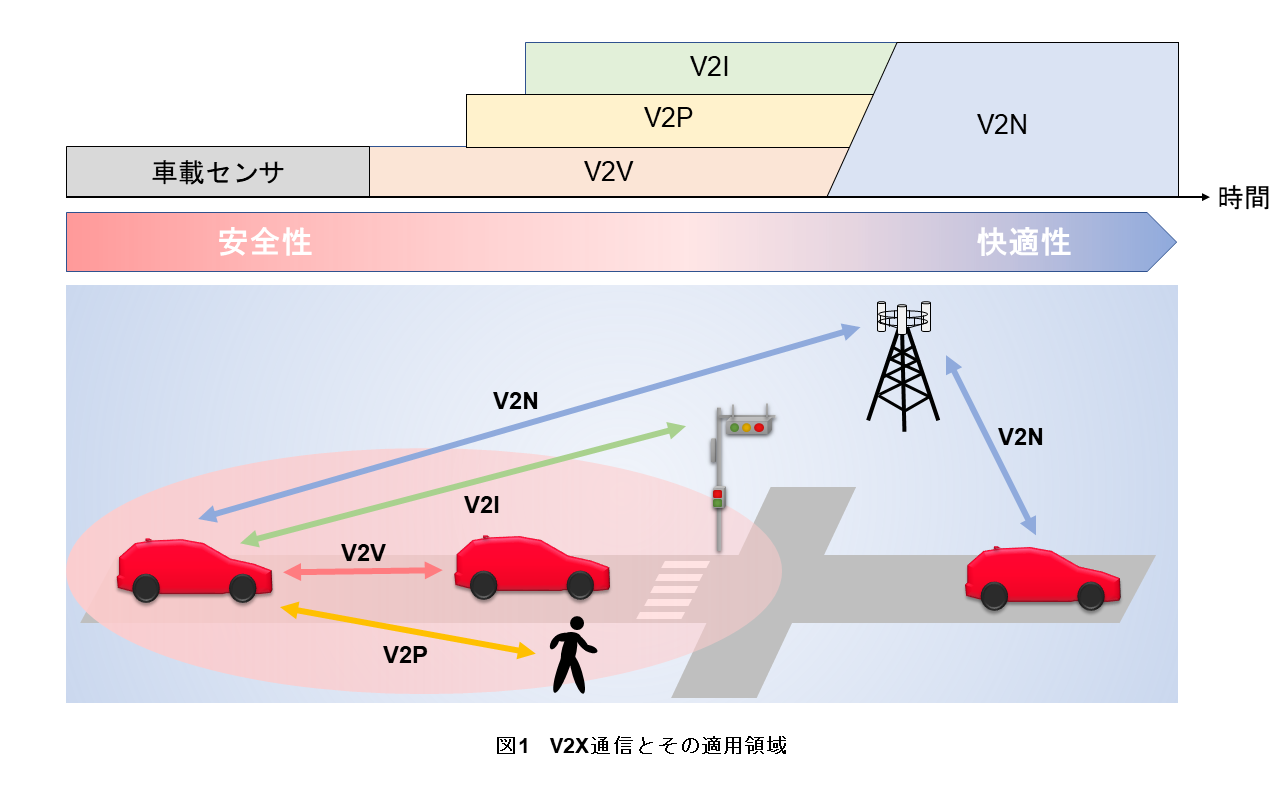

クルマとあらゆるものとの通信のことをV2Xと呼び，V2V，V2I，クルマと歩行者との通信（V2P：Vehicle to Pedestrian）， V2Nで構成される（図1）．V2V，V2I，V2P，およびV2Nは，それぞれ狭域での端末同士の低遅延な直接通信，セルラ網を経由した広域通信が想定され，ユースケースごとにそれぞれの通信形態を使い分けることで自動運転の安全性および快適性の向上が期待される．

V2Xの通信方式の1つとして，移動通信システムの国際標準化団体である3GPP（3rd Generation Partnership Project）によって標準化されたC-V2Xがある．C-V2Xでは，基地局経由通信であるUL/DL（UpLink/DownLink）に加えて，新たにV2X向けの端末間の直接通信（以下，V2Xサイドリンク）が仕様化され，V2Xのすべての通信形態がサポートされている．なお，3GPPにおける議論は5GAA（5G Automotive Association）^*4などの団体との情報交換を行いながら進められている．

2017年に，3GPP Release 14にてLTEの通信技術に基づくLTE V2Xサイドリンクの仕様が策定された．LTE V2Xサイドリンクは，基本的な安全運転支援に関するアプリケーションを対象として，自車両の位置や速度などの車両情報の周期的なブロードキャストに最適化されており，基地局圏外でも通信可能である．その後の2020年に，Release 16にてNR V2Xサイドリンクが仕様化された．NR V2Xサイドリンクは，第5世代移動通信システム（5G）向けの新しい無線方式（NR（New Radio）に基づく通信技術であり，より高度なユースケースとして隊列走行，センサ情報共有，条件付／完全自動運転を主な対象としている．高信頼・低遅延・大容量通信が必要となるこれらのユースケースに対応するために，NR V2Xサイドリンクではブロードキャストに加えてグループキャスト／ユニキャストのサポート，復号結果のフィードバックに基づく再送制御（ブロードキャストは除く），サブキャリア^*5間隔の拡大，MIMO（Multi Input Multi Output）伝送^*6における2ストリーム^*7送信などがサポートされている．

V2NのUL/DLに関しては，LTEおよびNRが利用可能である．NRの中でも，5G専用のコアネットワーク^*8設備と5G基地局を活用することで，高速通信が実現可能な5G SA（Standalone）^*9が商用化され，順次拡大することが見込まれる．また，通信事業者の閉域網内にクラウドサーバを構築して，セキュアかつ低遅延な通信を提供可能なMEC（Multi-access Edge Computing）^*10の提供が開始されている．これらを適用することで，C-V2Xの高度化を図ることができる．

2.3 5.9GHz周波数割当て動向

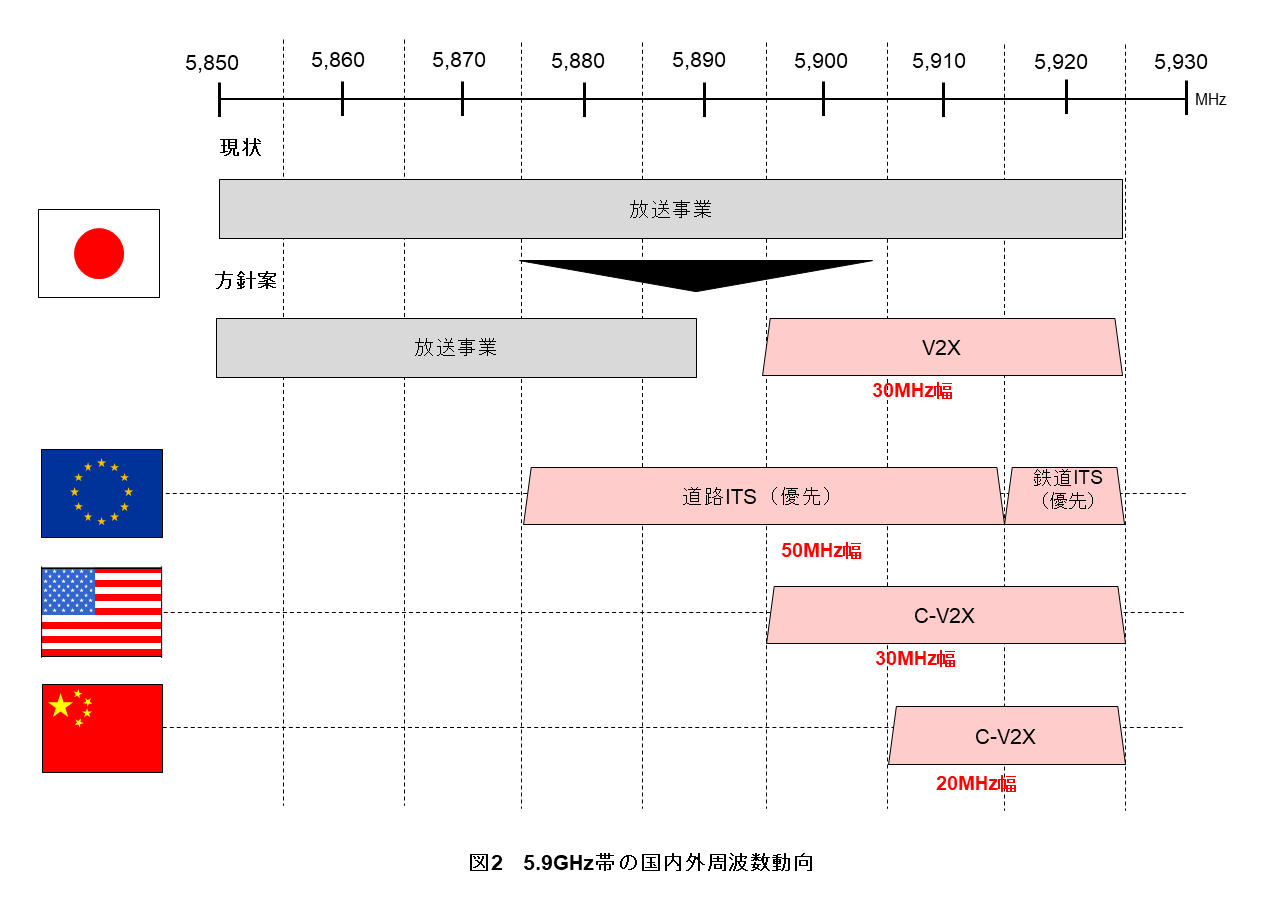

2019年にITU-R（International Telecommunication Union Radiocommunication Sector）^*11の2019年世界無線通信会議（WRC-19：World Radiocommunication Conference-19）^*12にて合意されたITS用途の周波数調和に関するITU-R 208勧告を踏まえて，欧米をはじめ世界的に5.9GHz帯へのV2Xシステムの導入が本格化している（図2）[6][8]．

欧州では，2020年に5,875～5,925MHzの50MHz幅が安全関連のITS用に割り当てられた．ただし，帯域ごとに利用目的は規定されているが，通信方式は特定されていない．米国では，2020年に米国連邦通信委員会（FCC：Federal Communications Commission）^*13より，既存ITSの70MHz幅（5,855～5,925MHz）のうち5,895～5,925MHzの30MHz幅をC-V2X方式へ割当変更とする旨が発表された．中国では2018年に5,905～5,925MHzの20MHz幅がC-V2Xに割り当てられ，実証実験が実施されている[9]．

日本ではこれまで放送事業で5.9GHz帯が活用されていたため，安全運転支援用のITS無線システムには700MHz帯の9MHz幅が割り当てられ，2015年に700MHz帯V2Xシステムが実用化された[1]．その後，ITU-R 208勧告の翌年（2020年）に総務省より公表された周波数再編アクションプラン[5]に，5.9GHz帯へのV2X通信導入に向けた技術的検討を行う旨が明記され，ルール作りに向けた検討が進められている．

電波を有効利用するための技術的検討を目的とした2020，2021年の技術試験事務では，5.9GHz帯におけるV2Xシステムと既存システムとの干渉検討が行われ，共用困難であることが示された[10][11]．一方で，環境・制度整備の状況などを踏まえた自動運転の検討を目的とする2023年より開始された「自動運転時代の“次世代のITS通信”研究会」では，上記共用検討結果，車業界および放送業界などの構成員のコメントを踏まえ，5,895～5,925MHzの最大30MHz幅を目処に割当て検討する方向で整理された（図2）[6]．

ドコモでは，今年度より5.9GHz帯V2Xの実現に向けて新方式による技術試験事務に参画し，技術的検討を行っている．また，「自動運転時代の“次世代ITS通信”研究会」に対して，整理すべき項目の1つであるV2V/V2IとV2Nの連携方策についての検討結果を報告し，議論の活性化に貢献している．[12]

3.2 遠隔操作と信号・物標情報配信連携

協調型自動運転技術を活用した移動サービスカー^*17が自律走行困難な状況に陥った場合を想定して遠隔操作が検討されている[3]．しかし，遠隔操作者が車載カメラからの映像により信号灯の色の識別や歩行者・車両などの認識を行う場合，太陽光や天候などの環境要因により車両の周辺状況把握が困難になる可能性がある．

より安全な遠隔操作に向けて，遠隔操作者へ伝える操作対象車の周辺状況に関する情報として，周囲の物標^*18情報と交差点の信号情報を配信する実証実験を，前述したテストコース－ドコモR&Dセンタ間で実施した．本実験で活用したシステムは，遠隔操作システムおよびITSサーバ上に構築した周辺状況配信システムから構成される．

遠隔操作システムは，操作対象車の車載カメラが撮影した映像をセルラ網で遠隔操作者へ伝送するとともに，遠隔操作者からのハンドル／アクセルなどの制御情報を操作対象車へ伝送することで，遠隔操作を実現している．周辺状況配信システムは，交差点の信号情報（灯色，残秒数），路側インフラおよび周辺の他車両のセンサ（LiDAR（Light Detection And Ranging）^*19，カメラなど）が検知した物標情報をセルラ網経由でITSサーバに集約し，遠隔操作者へ配信する．

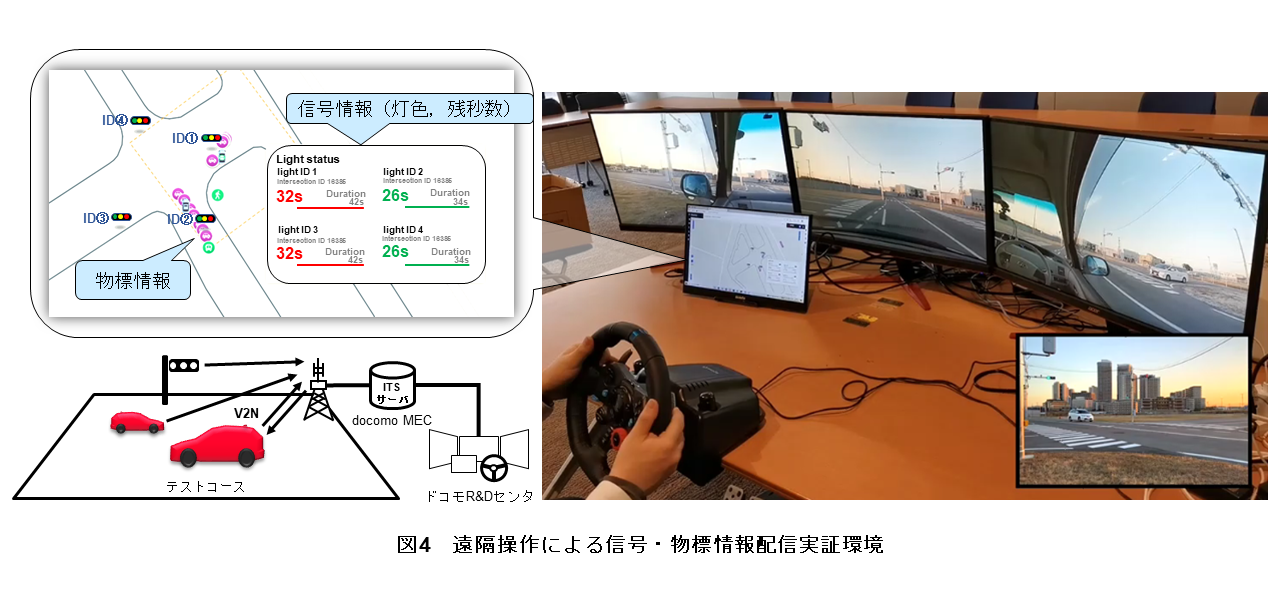

本実験でテストコース内の操作対象車をドコモR&Dセンタより遠隔操作したときの様子を図4に示す．同図のとおり，操作対象車からのカメラ映像の質に関係なく，周辺状況配信システムにより信号機が示す灯色を明確に識別できることを確認した．また，カメラ映像では把握不可能な信号灯色の切り替わりまでの残秒数を配信することで，急ブレーキを回避した円滑な走行が可能なことが確認できた．さらに，路側インフラや他車両が検知した物標情報を遠隔操作者に配信することで，操作対象車からは死角となる領域も把握できることを確認した．以上のとおり，周辺状況に関する情報配信の有効性を実証した．

遠隔操作に限らず，自律型自動運転車両においても車載センサを活用して信号灯の色の識別と物標検知を行うため，環境要因などによる識別・検知精度低下が懸念される．今後は自律型自動運転車両における配信の有効性を確認する．

3.3 5.9GHz帯伝送試験

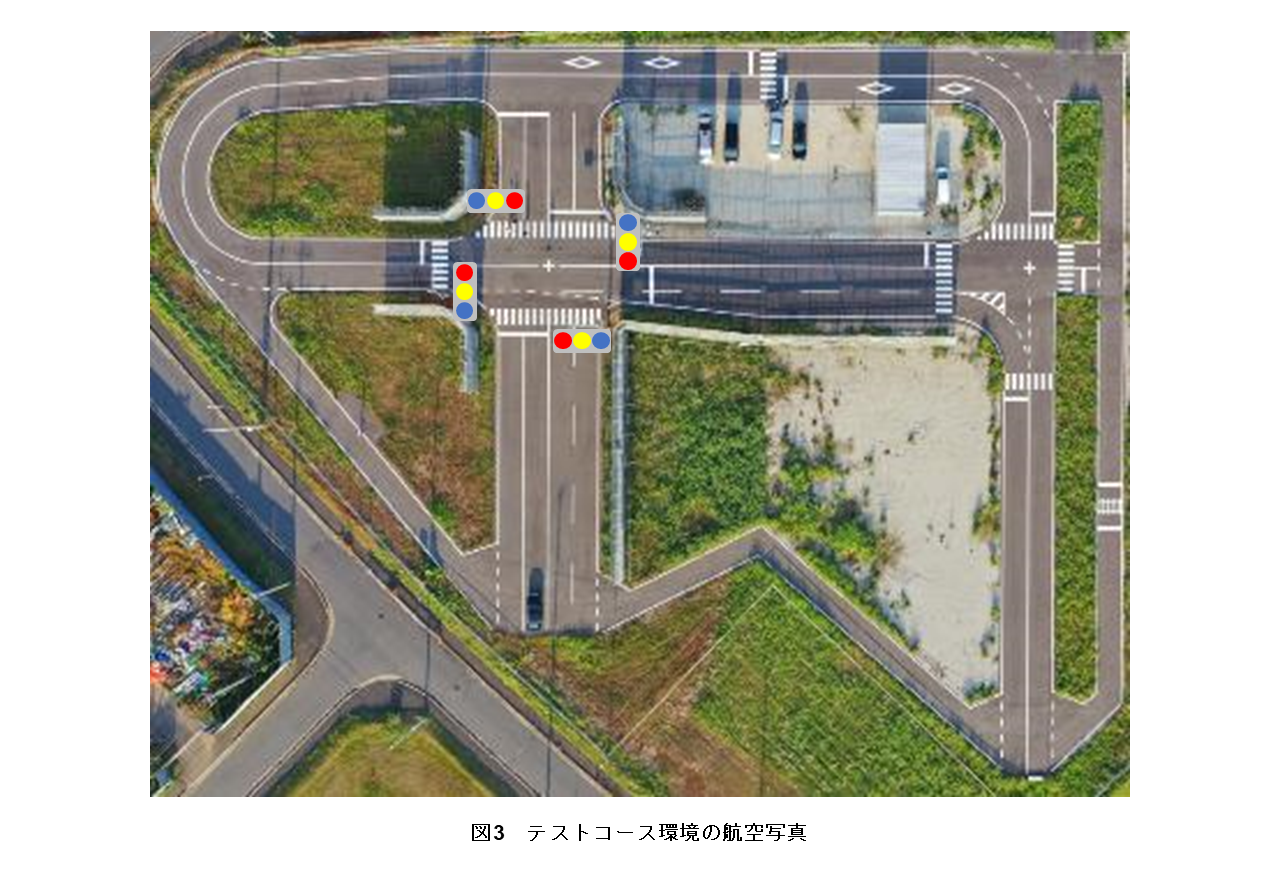

市街地でのC-V2Xの基礎特性を把握するために，前述したテストコースおよびその周辺にて，5.9GHz帯でのV2Vの伝搬性能を評価する実証実験を行った．本試験では送信端末をテストコース内に固定し，車両でテストコース周辺を周回して車載端末（受信側）にて受信電力測定を行った．

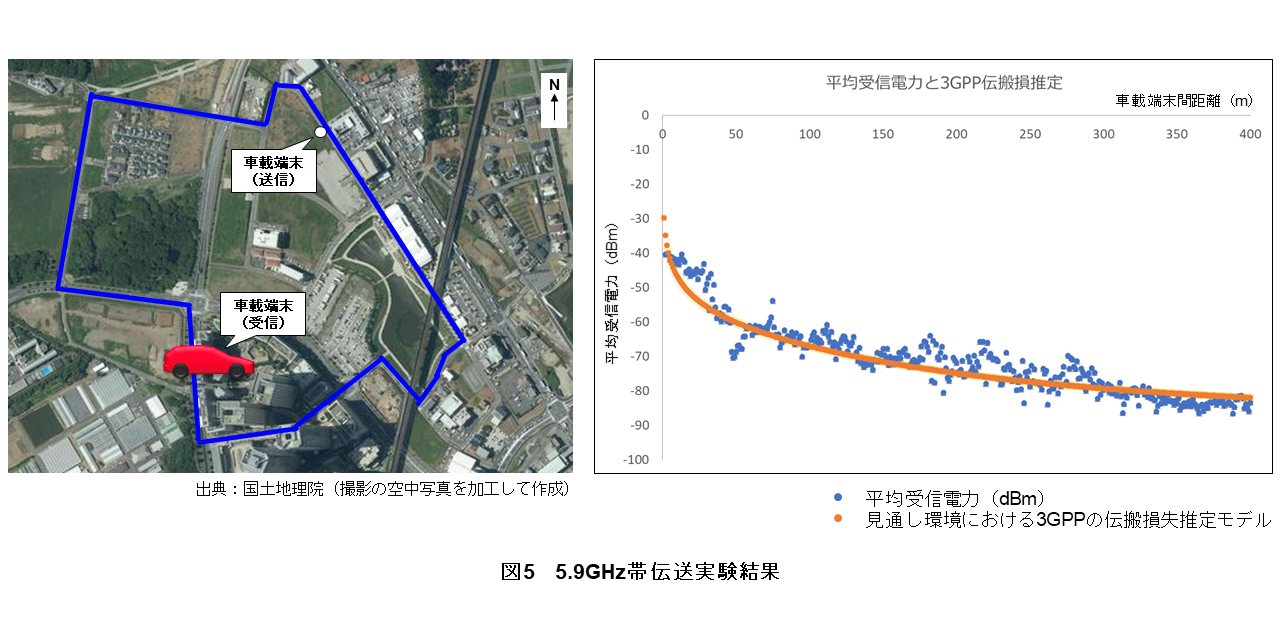

試験を実施した周回コースおよび見通し環境における，車載端末間距離と平均受信電力値の測定結果を3GPPの伝搬損失推定モデル[13]と比較したグラフを図5に示す．本試験では，受信電力が－95dBm以上であれば送信メッセージがほぼ復調できており，距離対平均受信電力は3GPPの伝搬損失推定モデルとほぼ同等となることを確認した．

今後は，大型車両や建物の遮蔽による受信電力の低減や，送信端末と受信端末双方が移動する環境下を考慮した無線特性評価を進める．

3.4 バーチャル空間でのC-V2X評価

より安全・快適な車社会の実現に向けて，C-V2Xの可用性を示すことが業界全体の方式の導入・拡大に重要である．しかしながら，従来の可用性評価のために用いられてきた3GPP評価モデル[13]は局所的な簡易モデルであり，現実に即していない．そこで，バーチャル空間に現実と同じ街を再現し，実際の交通流データに合わせて数百台の車両を走行させてその通信性能を評価できるコネクテッドカーシミュレータを開発した．

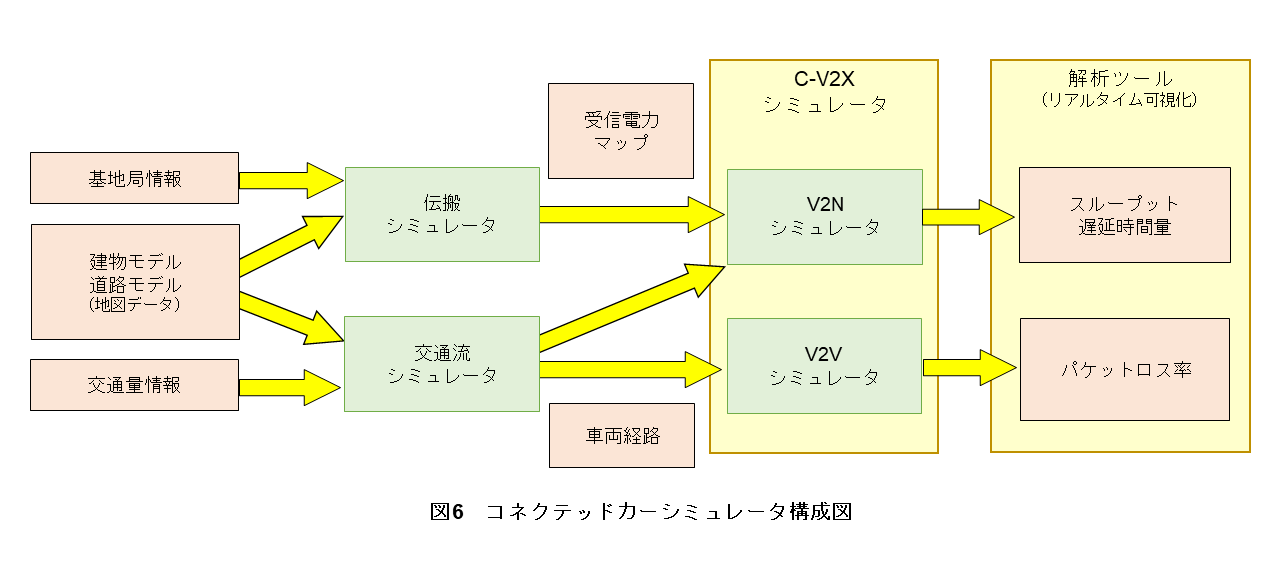

コネクテッドカーシミュレータの構成を図6に示す．コネクテッドカーシミュレータは伝搬シミュレータ，交通流シミュレータ，およびV2NシミュレータとV2Vシミュレータを備えたC-V2Xシミュレータにより構成されている．コネクテッドカーシミュレータでは，地図データから抽出した建物モデルや道路モデルをバーチャル空間上に再現する．

伝搬シミュレータは，携帯電話基地局から道路上の各地点までの間の受信電力をレイトレース法^*20にて計算する．

交通流シミュレータは，実測された道路上の混雑統計データによる車両分布に基づいてバーチャル空間内で車両走行を再現する．

V2Nシミュレータでは，携帯電話基地局 - 車両間において，接続先携帯電話基地局の選択やハンドオーバ^*21，周波数選択などを時刻ごとに再現する．端末のデータ通信ではトラフィックモデルを模擬したデータを生成し，遅延時間量の計算では生成データの通信完了までの時間に加えてネットワーク遅延などを考慮する．

V2Vシミュレータでは車両間における直接通信を再現するが，各車両は時々刻々と位置を変えるため，車両間の位置関係も毎時異なる．そこで，V2Vシミュレータでは3GPP伝搬統計モデルを用いて，車両間に存在する建物や他車両の遮蔽などを考慮した車両間の受信電力を計算する．なお，直接通信では自律分散的に電波干渉を回避しながらパケットを周期送信する．また，パケットロス^*22時の要因解析を行う．

V2NおよびV2VシミュレータによりC-V2Xのパケット通信を模擬し，スループット，遅延時間量，パケットロス率といった通信性能を算出可能である．

また，評価結果をリアルタイムに可視化する解析ツールを開発し，各道路上の通信性能を解析可能としている．評価の一例として市街地エリアにおける協調型自動運転ユースケースの可用性評価を実施している[14]．

今後はコネクテッドカーシミュレータを用いて，協調型自動運転ユースケースの可用性を評価するだけでなく，新たなV2N - V2V連携ユースケースの創出やその評価に繋げる．
