第4世代移動通信システムの実現に向けた無線アクセス実験装置による1Gbit/sリアルタイムパケット信号伝送実験に成功

  NTTドコモ（以下ドコモ）は、2004年8月20日に第4世代移動通信システムに向けた無線アクセス実験装置を用いた室内実験により、移動フェージング環境¹における下り最大１Gbit/sのリアルタイム信号伝送実験に成功し、現在は、今後の屋外実験実施を視野に入れた様々な電波環境を模擬した室内実験を行っている段階です。

  今回の信号伝送実験では、無線アクセス方式として「VSF-Spread OFDM²」および「MIMO多重³」技術を使い、ドコモが独自に開発した信号分離技術を適用することにより、電波の受信強度が低い無線環境においても、100MHzの周波数帯域幅で短い処理時間による1Gbit/sのリアルタイム信号伝送を実現しました（周波数利用効率⁴10ビット/秒/Hz）。

  第4世代移動通信システムについては、国際電気通信連合無線通信部門（ITU-R）にて周波数に関する議論が進められており、国内でも総務省情報通信審議会答申において、2005年中までの要素技術の確立および2010年の実用化を目指した取り組みが期待されているところです。

  ドコモでは、これらの動向を踏まえた研究開発を進めており、これまでに高速移動時において同じ周波数帯域幅を用いて100Mbit/sの信号伝送を屋外実験により確認しております。今回の1Gbit/sの信号伝送実験は、低速移動時を想定した超高速信号伝送実験です。この室内実験での伝送実験成功を受け、今後は屋外における実験の実施も視野に入れた第4世代移動通信システムの無線アクセス方式の研究開発を引き続き推進し、国際標準化にも貢献していく考えです。

本実験装置の無線アクセス方式の特長


本実験装置では、VSF-Spread OFDM無線アクセス方式を用いて、100MHzの周波数帯域幅で近距離、低速移動時における下り最大1Gbit/sのリアルタイム信号伝送を実現しました（周波数利用効率10ビット/秒/Hz）。以前に高速移動時において同じ周波数帯域幅を用いて100Mbit/sの信号伝送を実現しています。

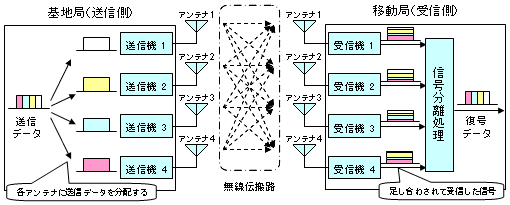

本実験装置のMIMO多重技術の特長


本実験装置では、4つの送信アンテナと4つの受信アンテナ、デジタル変調方式に16QAMデータ変調⁵、符号化率8/9のターボ符号化⁶を用いて信号伝送しています。
受信側での信号分離法には、最尤(さいゆう)判定法⁷を用いており、これに新規に開発したドコモ独自の信号分離法を適用し、従来の課題であった大規模な処理量を大幅に削減しました。（ほぼ同一の受信品質を実現した上で、従来と比較して処理量を約1/1,900に低減）。
また本信号分離法は、従来の処理量の小さい信号分離法と比較して1Gbit/s信号伝送を実現するために必要な受信電波強度を、1/10程度に低減することができます。





1Gbit/sパケット信号伝送実験基地局装置と移動局装置




1Gbit/sパケット信号伝送実験 基地局装置	1Gbit/sパケット信号伝送実験 移動局装置

1	移動フェージング環境 通信者の移動に伴い、受信する電波の強度が時間的に変動する無線環境。
2	VSF-Spread OFDM (Variable Spreading Factor Spread Orthogonal Frequency Division Multiplexing) 可変拡散率-拡散直交周波数分割多重拡散率の可変制御を行うことにより、屋内・屋外などのエリア環境や、その時々の通信条件に応じて、同一の無線インタフェースで高速パケット通信を可能にする。
3	MIMO (Multiple-Input-Multiple-Output)多重技術 複数のアンテナから異なる情報信号を同時に同じ周波数を用いて送信し、無線伝搬路において空間的に多重して信号伝送する技術。
4	周波数利用効率 単位時間、単位周波数帯域当たりに送信することができる情報ビット数（1Gbit/s÷100MHz＝10ビット/秒/Hz）。
5	QAM (キュー・エー・エム：Quadrature Amplitude Modulation) 無線等で用いられるデジタル変調方式の一つ。変換された後の波の振幅と位相の両方を使って情報を表現するため、限られた帯域幅で効率よくデータを転送することができる。16QAMでは振幅と位相の16通りの状態を用いて、1回の送信で4ビットの情報を送ることができる。
6	ターボ符号化 無線伝搬路で生じたビット誤りを受信側で訂正する誤り訂正符号化技術の一つ。第3世代移動通信方式のFOMAでも採用されている。符号化率とは、情報ビット数に対する誤り訂正符号化後のビット数の比（符号化率8/9では、8ビットの情報ビットを9ビットに誤り訂正符号化）。
7	最尤判定法(MLD：Maximum Likelihood Detection) 受信した信号と送信される可能性のある全ての信号の比較を行い、最も確からしい信号を判定する方法。最も性能の良い信号分離法であるが、大規模な処理量を必要とする。
