RAN向けコンテナ基盤(O-Cloud)の大規模展開の実現
- #ネットワーク
- #無線通信
徳永 秀一(とくなが しゅういち)
三河 賢持(みかわ けんじ)
末永
大明(すえなが ひろあき)
津留﨑 彩(つるさき あや)
板谷
浩志(いたや こうじ)
クラウドデザイン室
あらまし
ドコモでは,以前からコアNWの領域でNW仮想化(NFV)の導入を推進してきており,2025年には無線アクセスネットワーク(RAN)の領域で無線基地局の仮想化(vRAN)を収容する分散型コンテナ仮想化基盤(O-Cloud)を開発した.
vRANでは,処理の性質上,アンテナサイトに近接したEdgeサイトに機能配備する必要があることから,数千の分散された拠点に仮想化基盤を迅速かつ簡易に展開することが課題となっている.本稿では大規模展開時の技術的課題とドコモで実現した解決方法について解説する.
01.まえがき
半導体技術および仮想化技術の進化により,テレコム向けの要件の厳しい通信ソフトウェア(SW)を汎用ハードウェア(HW)上の仮想化レイヤで動作させることが可能になった.これにより,従来のHW/SW一体型の装置の場合に比較して,低コスト化による通信設備構築が可能となり,新規機能追加もSWアップデートのみで可能となり,迅速化を図ることができる[1].ドコモでは,2015年度から商用ネットワーク(NW)におけるコアNW*1装置へ仮想化技術の適用を開始し,2025年度時点でコアNW装置の仮想化適用率は100%を達成している.一方,無線アクセスネットワーク(RAN:Radio
Access Network)*2の領域においては,2015年当時は,無線レイヤ*3のベースバンド*4処理などのリアルタイム性が求められる高い処理性能要件を満たすことが難しかったが,近年のIT仮想化技術,汎用HW,HWアクセラレータ*5の進歩により,これらの領域にも仮想化技術適用が可能となった.このため,国内や海外のオペレータ*6では,RANの領域に対する仮想化技術であるvRAN(virtualized
RAN)に取り組み,導入を進めている.
ドコモでは,オープンRAN(O-RAN:Open
RAN)*7とETSI(European
Telecommunications Standards Institute)*8
NFV(Network Functions Virtualization)*9に準拠した,vRANを収容する分散型コンテナ仮想化基盤(O-Cloud)を開発し,2025年よりvRANの商用導入を開始している.コアNW装置への仮想化技術適用と異なり,vRANの導入にあたっては処理性能の観点でアンテナサイトに近接したEdgeサイトに機能配備する必要があるため,数千の分散した拠点に仮想化基盤を迅速かつ簡易に展開および運用することが,新たに課題となっている.今回のO-Cloudの開発では,クラウドネイティブ*10や仮想化技術を活用した構築,および運用の自動化を促進するワークフローの設計・実装を行うことにより,それを可能とするプラットフォームを実現した.本稿では,O-Cloudの開発に際し具体的にどのようなアプローチを取ることで,この技術課題の解決を実現したかについて解説する.
- コアNW:ゲートウェイ装置,位置管理装置,加入者情報管理装置などで構成されるNW.移動通信システムを構成するNWのコア部分.移動機は無線基地局などで構成されるRANを経由してコアNWとの通信を行う.
- 無線アクセスネットワーク(RAN):コアNWと端末の間に位置する,無線レイヤ(*3参照)の制御を行う基地局などで構成されるNW.
- 無線レイヤ:移動通信システムにおいて,基地局と移動端末間の無線インタフェースにおける信号伝送を担う層.
- ベースバンド:無線通信の送信側および受信側において,無線周波数帯に変換する前/後の情報信号の帯域のこと.普通は低い周波数帯であり,デジタル信号処理にて実現されている.
- アクセラレータ:コンピュータ(CPU)や画像表示などの処理性能を向上させるための周辺機器や付加装置のこと.本稿では,通信用CPUの処理速度を向上させるために追加したLSIをいう.
- オペレータ:移動通信システムのインフラストラクチャを構築・保有し,エンドユーザに対して通信サービスを提供する通信事業体.
- オープンRAN(O-RAN):O-RAN Allianceにおいて,3GPPの仕様の範囲外である基地局の実装や運用の自動化に関する仕様を定めたもの.
- ETSI:欧州の電気通信技術に関する標準化団体.
- NFV:仮想化技術により通信キャリアのNWを汎用HW上で実現すること.
- クラウドネイティブ:オンプレミスではなく,クラウド上での構築運用を前提として設計されたシステムやサービスを指す.
02.vRAN
2.1 NW仮想化技術
NW仮想化技術とは,汎用HW上に仮想化レイヤを導入し通信SWを仮想資源上で動作させることにより,高信頼性や高性能などのキャリアグレードの要件を満たすため最適化された専用のHWと専用のSWを用いて提供してきた通信サービスを汎用HW上で実現させるための技術,およびオーケストレーション技術*11を組み合わせたものである.NW仮想化技術適用により,HWとSWの分離が可能になり,安価な汎用HWを用いることによるコスト低減やベンダロックイン*12の回避,最先端のHWの早期導入,SWのアップデートのみによる新規機能の提供が可能となる.さらにオープンソースの適用や効率的な開発手法などにより,サービス開始までのリードタイム*13の短縮などのメリットも享受できる.
2.2 ドコモのコアNWに対する仮想化技術適用状況
ドコモでは,2010年代前半よりNW仮想化技術の研究開発と,ETSI NFVを中心とした標準化を進め,2015年度から商用NWのコアNWに対して仮想化技術の適用を開始した.2021年度に導入された5GのコアNWも仮想化されており,2023年6月には全国7地域23拠点に仮想化設備が設置され,約1万台以上の COTS(Commercial Off-The-Shelf)サーバ*14群と数千台のNW機器群,25万以上の仮想マシン(VM :Virtual Machine)*15群で仮想化設備を構成・保守している.2025年度内に商用NWのすべてのコアNWの仮想化が完了予定である.
2.3 グローバルでのテレコムにおけるvRAN導入背景
RANの仮想化においては,無線レイヤのベースバンド処理などの無線信号処理やデータ暗号化で行われる高次の計算が可能なHWが必要とされており,従来,この要件を満たすHW装置を安価かつ容易に導入できないことがボトルネックとなっていた.しかしながら,昨今の汎用HWの性能向上や,高次の計算に特化したHWアクセラレータの登場により,RANの領域へ仮想化を適用することが可能になってきた.この背景から国内や海外のオペレータはvRANの取組み,導入を進めている.
2.4 O-Cloudの大規模デプロイにおける技術課題
O-Cloudを構築し,大規模に展開するためには,以下の(1)~(3)の課題がある.
(1)O-Cloudコンポーネント*16設計
ドコモのコアNWの仮想化装置は,全国7地域23拠点のオンプレミス*17環境で構築されている.一方,vRANでは全国数千の分散した拠点に大規模展開していくことから,従来のコアNWのアーキテクチャを踏襲すると設備コストが増大するため,それを考慮した上でO-Cloudのアーキテクチャを適切に設計する必要がある.具体的には,仮想資源を管理し,HW監視機能部を集約するためのコンポーネント配置や,分散拠点での仮想化基盤展開に必要な所要時間・工数を最小化するためのワークフローを考慮し,スケーラブルであり,かつvRANの重要なメリットの1つであるコスト低減効果を最大限享受できる設計が求められる.つまり,コアNWの仮想化基盤における仮想資源の管理制御機能部やHWの物理レイヤ*18の監視制御機能部をパブリッククラウド*19上に実装するなど,仮想化基盤のどの機能部をパブリッククラウド/オンプレミス環境に配置すると効率的に基盤展開できるか,十分な検討をする必要がある.
(2)自動化と遠隔保守の促進による構築・保守作業の効率化
vRANでは,オンプレミス設置環境がCentralサイト(東京・大阪),Regionalサイト(各都道府県),Edgeサイト(アンテナサイトに近接した全国数千の分散拠点)の大きく3つに分類される.具体的には,CentralサイトおよびRegionalサイトは,データセンタ相当の設置環境を備えるドコモビルが該当し,Edgeサイトは,全国各地のNTT局舎やアンテナサイト,民間ビルなどに近接する収容函が該当する.3つのサイトの中では,特にコアNWの仮想化基盤が大きく異なるEdgeサイトの設置環境を考慮することが必要となる.加えて,Edgeサイトはドコモビルと比較して設置環境に起因する制約条件が多く,限られた設置スペースや空調などの環境条件に対応した機器・物理配備構成を検討することはもちろんであるが,特に構築時の工事や構築後の保守運用について,遠隔実施や自動化によるZero
Touch化が重要である.Edgeサイトの中には物理的なアクセスが容易ではない拠点も含まれるため,構築時の工事や構築後の保守運用作業を最小化し,迅速かつ簡易にする仕組みが求められる.
(3)NW・セキュリティ設計
名前解決*20やCA(Certificate Authority)*21構成など,O-CloudにおけるNWおよびセキュリティに関して,さまざまな設置形態へフレキシブルに対応できるように,各基盤コンポーネント間のNW設計や疎通・暗号方式を設計する必要がある.
ドコモでは,これまでのコアNW仮想化の開発・運用の知見を踏まえ,進歩した技術と世界の新技術を取り入れつつ,上記の課題解決とともにvRANの実現をめざしている.
- オーケストレーション技術:アプリケーションやサービスの運用管理を自動化するために,必要となるリソースやNWの接続性の管理・調停を実現する技術.
- ベンダロックイン:基地局を構成する装置が同一ベンダにより提供され,かつベンダ独自のインタフェースにより接続されることで,通信事業者が他ベンダ装置の導入をすることが困難になる状態.
- リードタイム:さまざまな分野で使用されるが,本稿では開発着手や設備構築からサービス提供開始までの期間を示す.
- COTSサーバ:汎用サーバ.vRAN適用によりHWとSW分離が可能になり,安価な汎用サーバを用いることが可能となった.
- 仮想マシン(VM):物理的なコンピュータ上で動作する仮想的なコンピュータ.
- コンポーネント:本稿では,O-Cloudに必要な機能を提供する機能部をいう.
- オンプレミス:企業がシステムを構成するHWを自社で保有し,自社で保守運用すること.
- 物理レイヤ:OSI参照モデルの第一層.無線信号伝送のため,無線周波数キャリアの変調や,符号化データ変調などの処理を行うレイヤ.
- パブリッククラウド:本稿では,O-Cloudに必要な機能を提供するために利用するクラウドコンピューティングサービスをいう.
- 名前解決:NWにおいて,アプリケーションレベルで用いられるドメイン名やホスト名などの名前と,通信プロトコルで利用可能な識別子とを対応させるプロセス.
- CA:公開鍵基盤において,エンドユーザや組織,他のCAなどの公開鍵に対して,それが真正かつ信頼できるものであることを第三者として証明するデジタル証明書を発行・署名・失効管理する役割を担う信頼機関.
03.O-Cloud

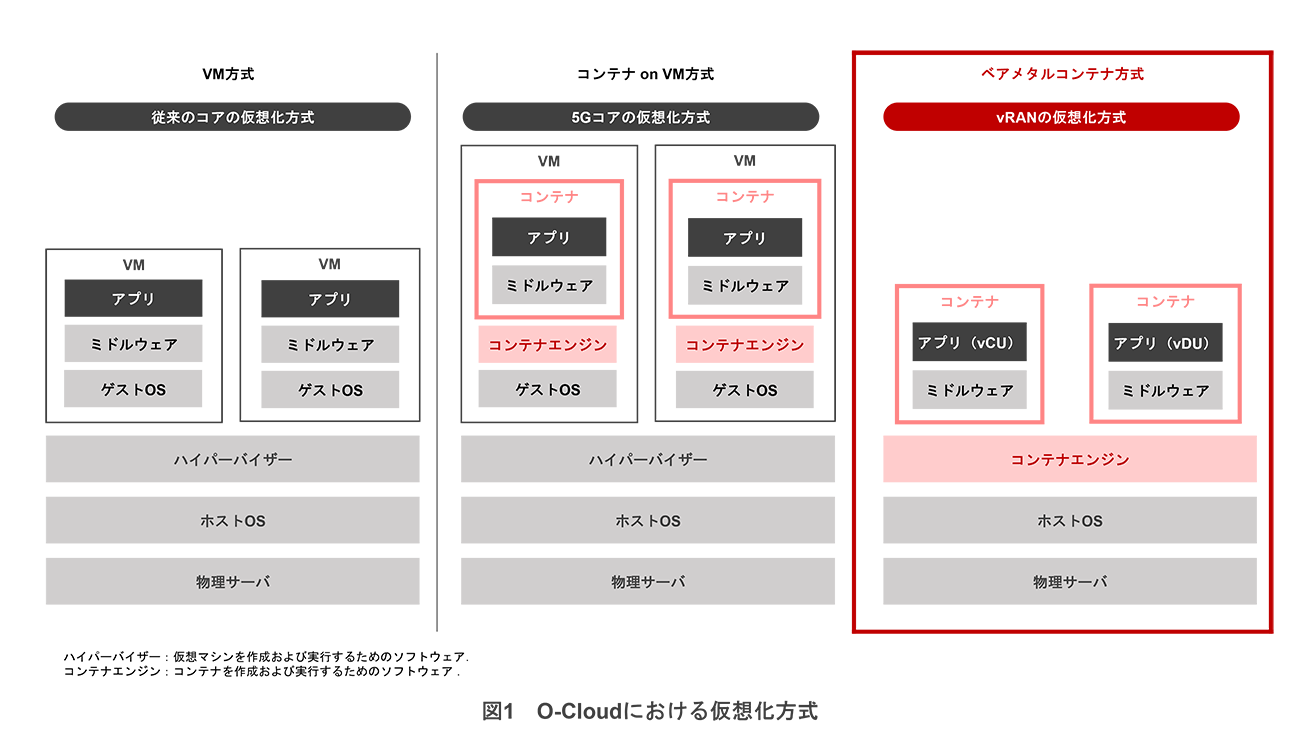

従来のコアNWの仮想化基盤は,VM方式で構築されており,5Gコアではコンテナ
on VM方式*22が採用されている(図1).一方,O-Cloudではベアメタルコンテナ方式*23を採用している.従来のVM方式と比較して軽量なコンテナ方式を採用することにより,数千の分散した拠点に迅速かつ簡易に展開することが可能となる.
CU(Central
Unit)*24・DU(Distributed
Unit)*25機能を仮想化したvRANアプリケーション(vCU(virtualized
CU)・vDU)をコンテナ化し,それらをO-Cloud上にデプロイ*26することで,基地局の仮想化を実現する.
3.1 O-Cloudの全体像
O-Cloudは,コンテナ化されたvRANアプリケーション向けに物理リソースを提供し,アプリケーションの起動,停止,復旧などの制御機能,HWの障害・輻輳*27の監視・通知機能,コンテナの動作・処理に必要なコンテナ監視・NW機能,およびコンテナのイメージ作成・構築に必要な資材格納機能を具備する.また,全国への大規模展開のため,事前にシナリオを設定し構築を自動化することにより省力化を実現している.
3.2 コンポーネント
(1)コンポーネントの役割

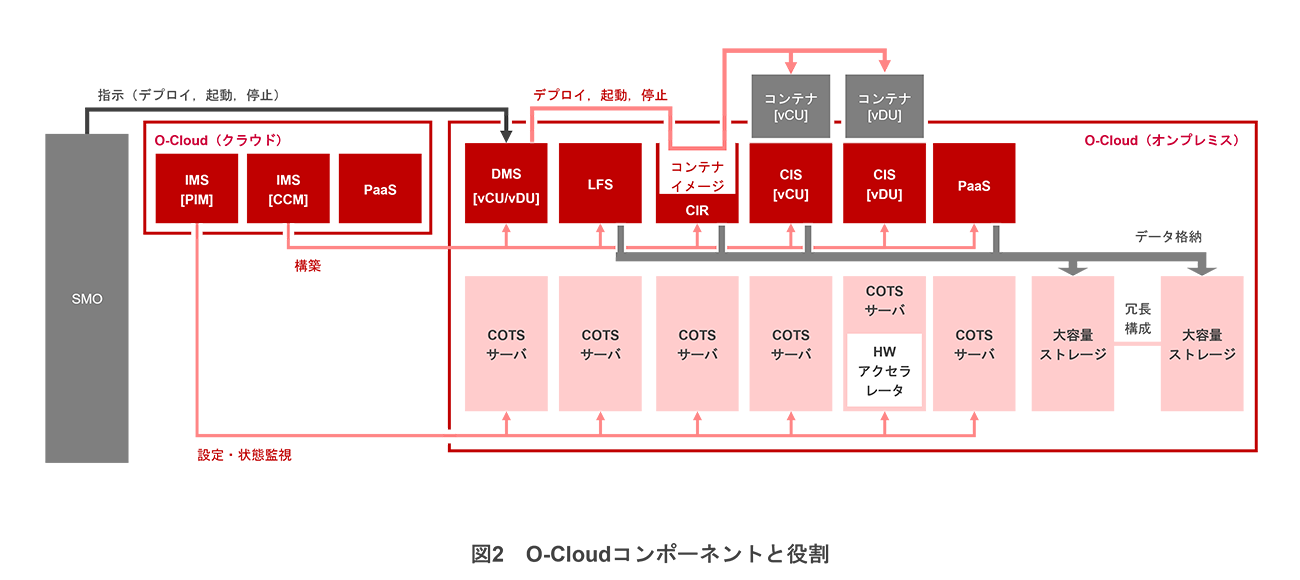

数千の分散した拠点に展開していくため,O-Cloudの基盤構築作業はCCM(CIS
Cluster Management)*28により自動化されている.事前に作成されたシナリオに応じてBIOS・OS・ファームウェア(FW)などを物理サーバに自動設定し,そのHW上にDMS(Deployment
Management Services)*29・LFS(Large File Server)*30・CIR(Container Image Repository)*31・CIS(Container Infrastructure Service)*32・PaaS(Platform as a Service)*33など,各コンポーネントを構築し,コンテナ向け仮想化基盤を形成する(図2).
コンテナ化されたvRANアプリケーション(コンテナイメージ)はCIRに格納され,その他構築資材はLFSに格納される.vRANアプリケーションは,SMO(Service
Management and Orchestration)*34からの指示に基づき,DMSによりvCU/vDUとしてCIS上にデプロイされる.デプロイされたアプリケーションの起動・停止も同じくSMOからの指示に基づき,DMSがCISを制御する.
運用においては,物理サーバの障害・輻輳の監視・通知はPIM(Physical
Infrastructure Manager)*35が実施し,コンテナの動作・処理に必要なNW機能,時刻同期,名前解決,監視機能などはPaaSが提供する.
オンプレミス環境の物理リソースは,主にCOTSサーバで構成されている.ただし,vDUが動作するCOTSサーバは,専用に設計されたHWアクセラレータが搭載されており,高負荷な無線区間の物理レイヤを処理している.また,CIR/LFSの実データ格納先,vCU/O-Cloudログの保管先として,冗長構成の大容量ストレージが設置されている.
(2)O-Cloudのサイト構成

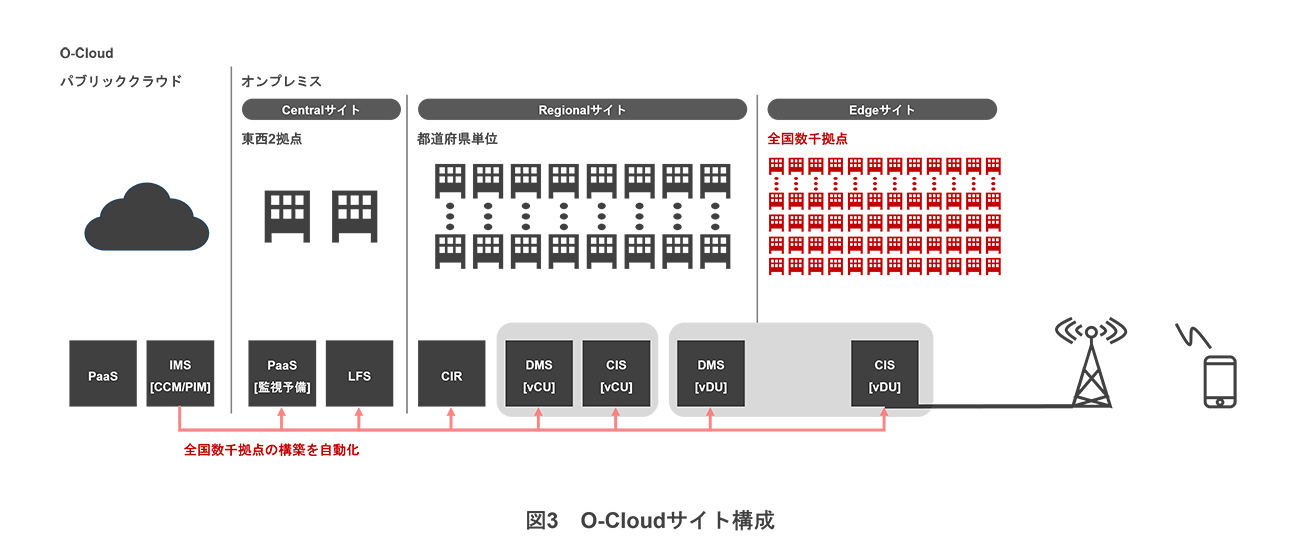

コンポーネントは,パブリッククラウド/オンプレミス環境に配置される(図3).パブリッククラウドには,監視・自動化機能を集約しPaaS,IMS(Infrastructure
Management Services)*36が配置される.オンプレミスは,商用呼のトラフィック処理,構築用資材の保管,パブリッククラウドがダウンした際の監視(予備系)を行い,規模に応じてCentralサイト・Regionalサイト・Edgeサイトに区分される.Centralサイトは,全国東西2拠点に設置され,構築用資材の保管・パブリッククラウドがダウンした際の監視(予備系)を行う.コンポーネントとしては,PaaS,LFSが配置される.Regionalサイトは47都道府県単位に設置され,CUの呼処理を行う.コンポーネントとしては,CIR,DMS(vCU/vDU),
CIS(vCU)が配置される.Edgeサイトは,5Gの低遅延通信を実現するため全国数千の拠点に分散設置され,DUの呼処理を行う.コンポーネントとしては,CIS(vDU)が配置される.
オンプレミス設備においては,Central・Regionalサイトへの機能集約,低廉なCOTSサーバの採用,自動化による省力化でコストを最適化し,かつCIS(vDU)の分散設置により低遅延なNWを構築している.一方で,クラウドでは既存のOSS(Open
Source Software)*37資産を活用して構築し,開発を効率化・高速化している.低コストのオンプレミス設備と急速に進化するクラウド技術とが連携したハイブリッド構成を採用することで,最適なソリューションを実現した.
- コンテナ on VM方式:VM上にコンテナランタイム環境を配置し,その上でコンテナアプリケーションを実行するアーキテクチャ.従来の仮想化インフラストラクチャとコンテナ技術の統合を目的として用いる.
- ベアメタルコンテナ方式:VMを介さず,物理サーバ(ベアメタル)上に直接ホストOSとコンテナランタイムを構築し,コンテナアプリケーションを実行するアーキテクチャ.仮想化オーバヘッドを排除しつつ,コンテナ技術の軽量性と高速性を最大限に活用する方式.
- CU:RANの中央制御部分.無線信号の処理や制御を行う.
- DU:RANの分散制御部分.無線信号の送受信や処理を行う.
- デプロイ:アプリケーションやコンテナなどをそれらの実行環境に配置して展開すること.
- 輻輳:通信の要求が短期間に集中して通信制御サーバ/回線の処理能力を超え,通信サービスの提供に支障が発生した状態.
- CCM:事前に設定されたシナリオに応じてCIS(*32参照)・DMS(*29参照)の構築と,COTSサーバに対するBIOS,OS,ファームウェアなどの設定を,それぞれ自動で行うコンポーネント.
- DMS:vRANアプリケーションの配置・起動,停止,復旧などの制御機能を提供するコンポーネント.
- LFS:構築に必要な資材を格納・保管する機能を提供する大容量ファイルサーバ.
- CIR:コンテナイメージを格納・保管する機能を提供するコンポーネント.
- CIS:コンテナ化されたvRANアプリケーションを実行するためのリソースを提供するコンポーネント.
- PaaS:コンテナの動作・処理に必要なNW機能,時刻同期,名前解決,ログ機能などを提供するコンポーネント.
- SMO:vRANにおいてNWの管理とオーケストレーションを行うシステム.
- PIM:HW障害・輻輳の監視・通知を行うコンポーネント.
- IMS:CCMとPIMの総称.
- OSS:ソースコードが無償で公開されており,誰でも再利用や改変が行えるSW.
04.自動化によるシンプルかつインテリジェントな構築
4.1 構築の流れ

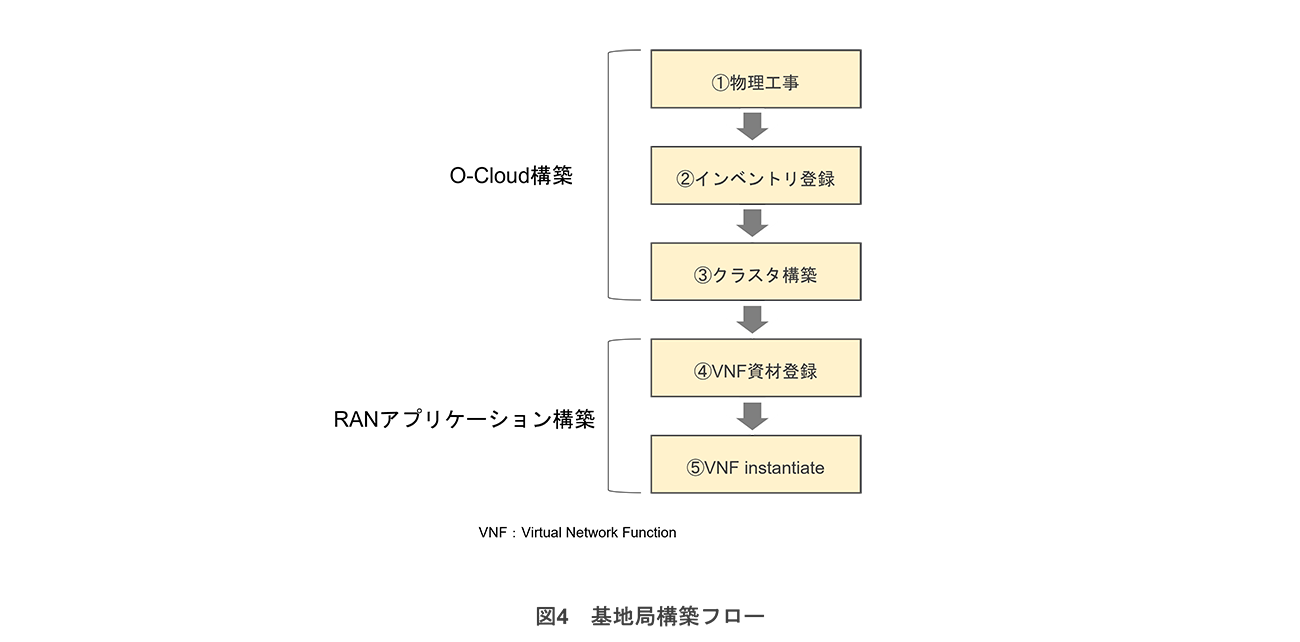

基地局構築の流れを図4に示す.図4のとおり,O-Cloudの構築後にRANアプリケーション構築を行うことで,基地局機能の提供が開始される.ここでは,O-Cloudの構築に焦点を当てて解説する.
図4に示すとおり,O-Cloudの構築は①ラックやサーバ,NW機器の物理工事,②各種インベントリ*38への登録と③クラスタ*39の構築の3段階で行われる.①物理工事においては,サプライヤ*40においてあらかじめキッティング*41したサーバを利用することにより,現地作業をラッキングや配線のみとし,SWの設定をパブリッククラウド上からの投入としている.②サーバの物理配置後は,パブリッククラウド上のIMSに存在する作業者向けのインタフェースから,構築に必要な情報をインベントリに登録し,③その後オンプレミス上のCentralサイト,Regionalサイト,Edgeサイトに対するO-Cloud(クラスタ)構築の作業シナリオをトリガする.以下では,インベントリの種類および登録内容,クラスタ構築作業の流れを解説する.
4.2 インベントリの種類
O-Cloudにおけるインベントリは,サイトインベントリ,サーバインベントリ,クラスタインベントリの3種類である.
サイトインベントリは,サーバを設置する拠点に紐づくインベントリであり,拠点の住所,Gateway*42のIPアドレス*43,利用可能なクラスタのタイプなど,拠点ごとの固有情報が登録される.
サーバインベントリは,物理サーバ1台1台に紐づくインベントリであり,IPアドレスや管理画面への認証情報など,サーバの固有情報が登録される.また,各サーバはいずれかのサイトに紐づいている.
クラスタインベントリは,NF(Network
Function)*44が動作するKubernetes*45クラスタに紐づくインベントリであり,紐づけるサイトおよびPaaS用クラスタ,vCU用クラスタ,vDU用クラスタなどのクラスタ種別ごとに共通的な設定値(CCD:CIS
Cluster
Descriptor)が登録される.ここで登録されたCCDの活用により,大規模展開時においても,簡易に設定の投入が可能となるとともに,運用工程における設定管理も簡易化している.
4.3 インベントリへの登録
前述のとおり,vRANでは数千の分散拠点(サイト)を構築する必要があり,サーバ単位ではさらに多くのレコード*46を登録する必要があるため,その効率化が求められる.そこで,O-Cloudにおけるインベントリへの登録は,UI(User Interface)から1レコードずつ登録するほかに,レコードのエクスポート・インポートに対応している.これによりレコードが他のインベントリに流用可能となり,かつ多数のレコ―ドを一括登録できるため,効率的な登録作業を可能としている.
4.4 クラスタの構築
O-Cloudにおけるクラスタ構築はシナリオ化されており,必要な設定値を登録し,シナリオをトリガすれば,作業は自動で実行される.
各種インベントリへの登録完了時点で,各サイト・サーバには必要な情報が登録されているとともに,クラスタにはCCDが登録されている.従って,クラスタの構築時に必要な設定は,C-Plane(Control
Plane)*47の冗長数や,物理リソースの論理的なグルーピングなど,クラスタ個別の設定値のみである.
4.5 保守作業
O-Cloudでは,各種保守作業をサイト/サーバ/クラスタ単位で効率的に実行できる.実施できる保守作業は,ヘルスチェック*48,再起動,FW更新,BIOS設定更新などである.これにより,例えばサイト単位でのFW更新,サーバ単位での再起動,クラスタ単位でのヘルスチェックなど,保守のユースケースに応じて効率的に使い分けることが可能である.
このように,O-Cloudではパブリッククラウド上のIMSのインベントリおよび,構築・保守作業のシナリオ化により,構築・保守運用の大規模展開が可能となっている.
- インベントリ:本稿では,関連する情報が保持されるテーブル型のデータ構造をいう.
- クラスタ:Kubernetes(*45参照)における最も基本的な論理・物理的な実行単位であり,コンテナ化されたアプリケーションのデプロイ,スケーリング,可用性確保,運用管理を統合的に行うためのノード群(Node set)と制御プレーン(C-Plane(*47参照))から構成される集合体.
- サプライヤ:本稿では,HW製品や関連サービスなどを提供する事業体をいう.
- キッティング:サーバなどの機器に対してアプリケーションのインストールや各種設定・登録などを行い,即座に使える状態にする作業.
- Gateway:プロトコル変換やデータの中継機能などを有するノード機能.
- IPアドレス:インターネットやイントラネットなどのIPNWに接続されたコンピュータや通信機器1台1台に割り振られた識別番号.
- NF:個々のNW機能を識別する論理的な単位.
- Kubernetes:複数サーバで構成される大規模環境向けのコンテナ管理を目的としたコンテナオーケストレーションツール.
- レコード:関連する情報を1つに関連付けしたデータベース上での管理単位.例として,サーバインベントリに登録されるレコードは,IPアドレスや管理画面への認証情報など,サーバの固有情報が含まれる.
- C-Plane:本稿では,Kubernetesクラスタ全体のpodのスケジューリングや,イベントの検出応答を行うコンポーネントを指す.KubernetesではC-Plane,ETSI NFVではCISMと呼称する.
- ヘルスチェック:保守対象の稼動状態を定期的にチェックすることにより,異常の発生を検知する保守作業.
05.あとがき
ドコモでは,vRANを収容するO-Cloudを開発し,2025年からvRANの商用導入を開始した.コアNW仮想化と異なりvRANの導入においては,数千の分散拠点に仮想化基盤を迅速かつ簡易に大規模展開することが新たな課題であった.ドコモのO-Cloud開発では,クラウド技術を活用したアーキテクチャ設計や,構築および運用作業のシナリオ化による自動化機能の実装により,これらの課題解決を実現し,vRANの本格的な商用導入を可能にした.今後は,コンテナ仮想化基盤の展開領域および自動化適用領域の拡大・高度化の実現に取り組んでいく.
文献
-
[1] 水田,ほか:“RAN仮想化(vRAN)に向けた取組み,”本誌,Vol.30,No.1,pp.14-26,Apr. 2022.https://www.docomo.ne.jp/binary/pdf/corporate/technology/rd/technical_journal/bn/vol30_1/vol30_1_004jp.pdf
-
[2] 安部田,ほか:“O-RAN Alliance標準化動向,”本誌,Vol.27,No.1,pp.36–42,Apr. 2019.https://www.docomo.ne.jp/binary/pdf/corporate/technology/rd/technical_journal/bn/vol27_1/vol27_1_007jp.pdf
