UM04-KOについて

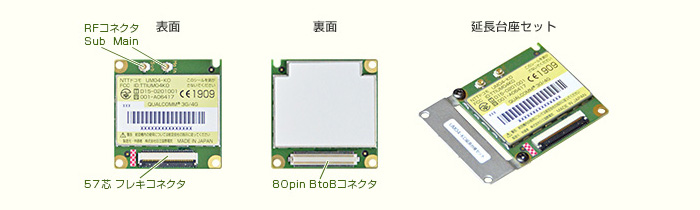

外観
「UM04-KO」の特長
LTE高速通信
国内LTEサービスエリアの通信速度は受信時最大112.5Mbps、送信時最大37.5Mbps。監視カメラの映像やデジタルサイネージの高精細な静止画など、大容量コンテンツのデータ通信を高速・低遅延で実現します。
FOMAユビキタスモジュールのノウハウを継承
FOMA UM01（※）／02／03シリーズに搭載されるB2Bコネクタとフレキコネクタを、LTEユビキタスモジュールの表面・裏面に両面実装。モジュールの形状やねじ穴位置も合うように設計されており、FOMAからLTEへの移行をご検討のお客さまをしっかりサポートします。
- UM01-HWは含みません。
マルチ通信
お客さまご利用の装置から最大2つのアクセスポイントに対して、同時にパケット通信を行えます。送受信するデータの内容に応じて最適なアクセスポイントを選択できます。
国際ローミング
ドコモの国際ローミングサービス「WORLD WING （クラス4）」に対応。海外での機器利用状況の把握など、ワールドワイドなビジネスをサポートします。
- 国際ローミング利用には、WORLD WINGの契約が必要となります。
- 国際ローミング利用時はLTE方式に対応しません。W-CDMA方式、またはGSM方式となります。
緊急速報「エリアメール」
UM04-KOは緊急速報「エリアメール」に対応しています。緊急地震速報、津波警報、気象などに関する特別警報、災害・避難情報の4つの情報配信に対応しています。
「UM04-KO」の仕様概要
国内モード（LTE方式）
| 対応サービス | データ通信、SMS |
|---|---|
| 対応周波数 | 2GHz／800MHz帯 |
| データ通信速度 （ベストエフォート型） |
上り：最大 37.5Mbps 下り：最大 112.5Mbps |
| 制御I／F | UARTシリアルインターフェース、USBインターフェース |
| 電源電圧 | DC+3.3〜+4.2V （推奨+3.7V） |
| サイズ | UM04-KO： 約36.5（W）×約35.7（D）×約5.0（H）mm UM04-KO延長台座セット： 約36.5（W）×約49.1（D）×約5.0（H）mm |
| 質量 | UM04-KO：約12g UM04-KO延長台座セット：約14g |
| 環境条件 | 動作温度：-30℃〜60℃ 保存温度：-40℃〜85℃ 湿度：25〜85%（結露なきこと） |
| 消費電流 | 待受時：5.0mA 通信時： 速度制限無時：950〜1,000mA 128kbps制限時：700mA以下 |
| 外部 インターフェース |
|
| 搭載機能 |
|
ローミングモード（W-CDMA／GSM方式）
| 対応サービス | データ通信、SMS |
|---|---|
| 対応周波数 | W-CDMA： 2GHz／850MHz帯 GSM： Quad |
| データ通信速度 （ベストエフォート型） |
W-CDMA： 上り：最大 5.7Mbps 下り：最大 42.2Mbps GSM： 上り：最大 237kbps 下り：最大 237kbps |
| 制御I／F | UARTシリアルインターフェース、USBインターフェース |
| 電源電圧 | DC+3.3〜+4.2V （推奨+3.7V） |
| サイズ | UM04-KO： 約36.5（W）×約35.7（D）×約5.0（H）mm UM04-KO延長台座セット： 約36.5（W）×約49.1（D）×約5.0（H）mm |
| 質量 | UM04-KO：約12g UM04-KO延長台座セット：約14g |
| 環境条件 | 動作温度：-30℃〜60℃ 保存温度：-40℃〜85℃ 湿度：25〜85%（結露なきこと） |
| 消費電流 | 待受時：5.0mA 通信時： 速度制限無時：950〜1,000mA 128kbps制限時：700mA以下 |
| 外部 インターフェース |
|
| 搭載機能 |
|
LTE ユビキタスモジュール UM04-KO 仕様表 （PDF形式：66KB）
- UM04-KOは、Apache License V2.0に基づきライセンスされるソフトウェアに当社が必要な改変を行い使用しています。
- UM04-KOは、GNU General Public License(GPL)、GNU Lesser General Public License(LGPL)、その他のライセンスに基づくオープンソースソフトウェアが含まれています。
- UM04-KOで利用しているオープンソースソフトウェアのライセンス条件書につきましては、
製造元のウェブサイトをご参照ください。
UM04-KO 評価キット

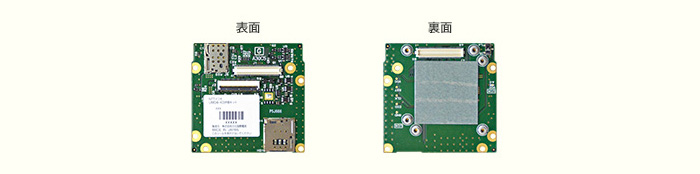

外観
「UM04-KO 評価キット」の特長
UM04-KOと外部装置間の各信号状態の確認や外部インターフェースの動作を確認する際に用いるツールです。
- UM03-KO接続治具とセットでご利用ください。
「UM04-KO 評価キット」の構成品
- 変換基板
- 保証書
- 変換基盤取付ねじ 6個
- モジュール取付ねじ 3個
- フレキケーブル
各種ドキュメント
- 商品写真および画面はイメージです。実物と若干異なる場合があります。
